选取原则
在电源设计中,滤波电容的选取原则是： C≥2.5T/R 其中：C为滤波电容，单位为F； T为周期，单位为S，T=1/f f为交流电源频率，单位为Hz R为负载电阻，单位为Ω 当然，这只是一般的选用原则，在实际的应用中，如条件(空间和成本)允许，都选取C≥5T/R。 由于四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频铝电解电容器还有多芯的形式，即将铝箔分成较短的若干段，用多引出片并联连接以减小容抗中的阻抗成份。并且采用低电阻率的材料作为引出端子，提高了电容器承受大电流的能力。
作用
滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。
容抗
X(c)=1/Wc=1/(2πfc) 理论上频率越高容抗越小越容易通过高频信号，实际由于工艺等诸多问题，它的寄生电感就必须考虑了。往往寄生电感超过它本身的容抗，会表现为电感性。
滤波电容的分类
一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。
因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）:
（1）低频滤波电容主要用于是电滤波或变压器整流后的滤波，其工作频率和市电一致为50Hz。
（2）高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。 当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

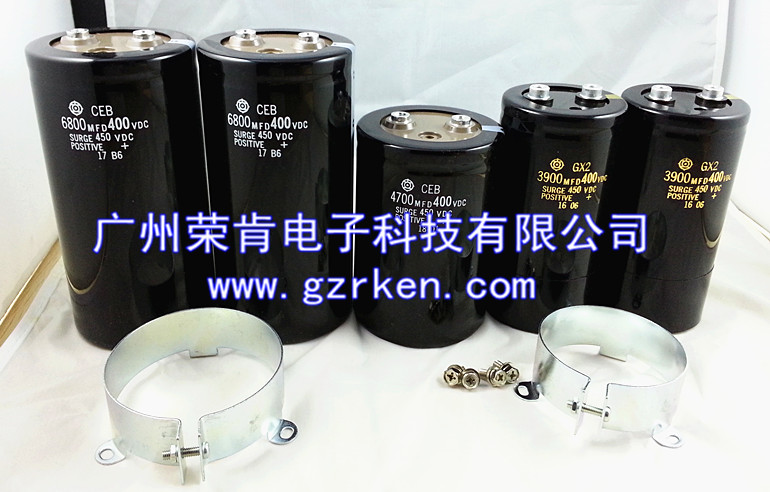

广州荣肯电子科技有限公司主营各种铝电解电容器、滤波电容、变频器用电容，提供滤波电容的不同选择，是各大变频器、新能源、伺服驱动厂家的主要供应商。
