日立电容HCGF6A系列 符合ROHS指令的产品
将HCGF5A系列进一步小型化,体积减少约14%,同时将额定500VDC
系列化。

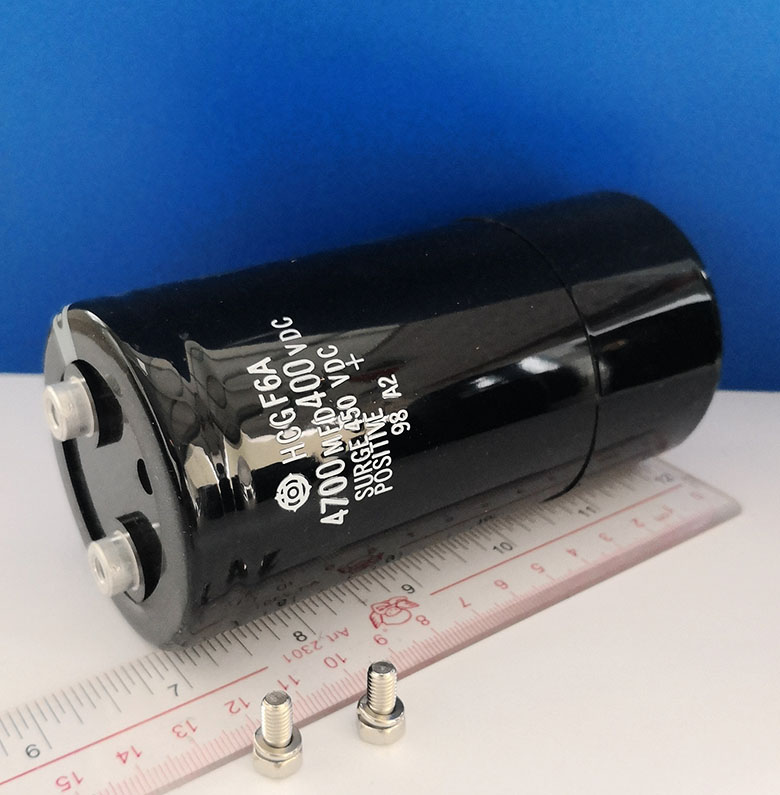

日立电容 HCG F6A 4700MFD 400VDC SURGE 450VDC
型号:HCGF6A2G472Y 4700UF400V
体积:64*130mm
ROHS指令产品
工作温度:-25 ℃--- +85 ℃
静电容量允许误差:±20%,(20 ℃ ,120Hz)
露泄电流:不超过0.01CV(uA)或5mA中的小值
高温负载试验:85 ℃ ,4000小时保证
允许波纹电流:27.8 (40 ℃ ,120Hz)
产地:日本
日立电容原装进口全新,日本生产。
在85度下不施加额定电压(叠加规定的纹波电流)2000小时后,
在20度下进行测量时,满足下述条件:
电容变化率:初始值的正负15%以内
损耗角正切:初始标准值的175%以下
漏电流:初始标准值以下。
技术资料下载:HCGF6A系列
HCGF5A 系列是标准系列产品,而HCGF6A是大容量小型化标准系列产品。
所以,HCGF6A和产品比HCGF5A的体积小,其它参数是一致的。完全通用。
日立进口电容 CEB F5A F6A三个系列的区别:
产品名称 特 点 最高工作温度oC 寿命小时保证 工作电压V 容量范围μF 详细资料
CEB 高压高波纹系列产品:因采用ESR技术而使HCGF5型的允许纹波电流得以改善。 85 2000 400~450 1,000~15,000
HCGF5A 标准系列产品 85 2000 160~450 270~39,000
HCGF6A 大容量小型化标准系列产品 85 2000 400~500 1,200~22,000
SCREW TERMINAL TYPE ALUMINUM ELECTROLYIC CAPACITORS
HCGF5A Series (Useful of 4000 hours at 85℃)
Features
* The size is reduced by about 14% of the HCGF5A Series and the rating 500VDC is added in the series.A super large case product of 100 is also added.
Temperature range:-25 ℃--- +85 ℃
Rated voltage:400-500v.dc
Capacitance tolerance:±20%,(20 ℃ ,120Hz)
Leakage current:0.01CV(uA) or 5mA
Permissible ripple current:49.4A (40 ℃ ,120Hz) |
