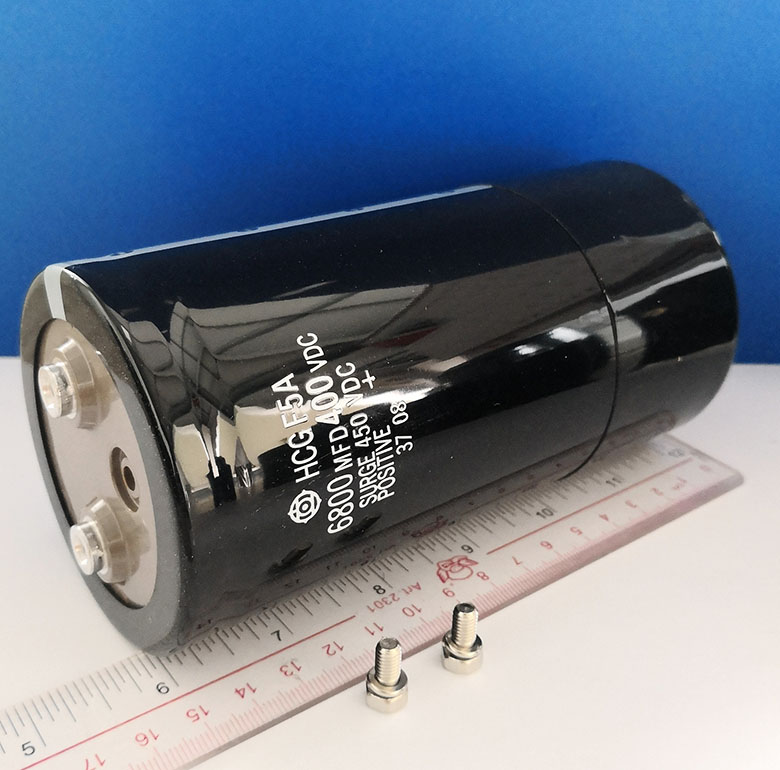

日立电容HCGF5A2G682Y
HCG F5A 6800MFD400VDC SURGE 450VDC
体积：77*155mm
ROHS指令产品
工作温度：-25 ℃--- +85 ℃
静电容量允许误差：±20%，（20 ℃ ，120Hz）
露泄电流：不超过0.01CV(uA)或5mA中的小值
高温负载试验：85 ℃ ，4000小时保证
允许波纹电流：38, (40 ℃ ，120Hz)
日立电容原装进口全新，日本生产。 如需产品规格书，请联系索取。谢谢
HCGF5A2G682Y (PDF format, 88kBytes)
No. Item Spec
1 Product number HCGF5A2G222Y
2 Series HCGF5A
3 Rated voltage range (V.DC) 400
4 Rated capacitance range (μF) 6800
5 Length (mm) 155
6 Diameter (mm) 77
7 Environment (Pb free) 1
8 Type Screw terminal type
9 Category temperature lower range (°C) -25
10 Category temperature upper range (°C) 85
11 Rated ripple current (Arms) 38
12 Rated ripple temperature (°C) 40
13 Rated ripple frequency (Hz) 120
14 Endurance temperature (°C) 85
15 Endurance time (hrs) 2000
技术资料下载：HCGF5A系列
HCGF5A 系列是标准系列产品，而HCGF6A是大容量小型化标准系列产品。
所以，HCGF6A和产品比HCGF5A的体积小，其它参数是一致的。完全通用。
日立进口电容 CEB F5A F6A三个系列的区别：
产品名称 特 点 最高工作温度oC 寿命小时保证 工作电压V 容量范围μF 详细资料
CEB 高压高波纹系列产品：因采用ESR技术而使HCGF5型的允许纹波电流得以改善。 85 2000 400～450 1,000～15,000
HCGF5A 标准系列产品 85 2000 160～450 270～39,000
HCGF6A 大容量小型化标准系列产品 85 2000 400～500 1,200～22,000
SCREW TERMINAL TYPE ALUMINUM ELECTROLYIC CAPACITORS
HCGF5A Series (Useful of 4000 hours at 85℃)
Features
* The size is reduced by about 14% of the HCGF5A Series and the rating 500VDC is added in the series.A super large case product of 100 is also added.
Temperature range：-25 ℃--- +85 ℃
Rated voltage:400-500v.dc
Capacitance tolerance：±20%，（20 ℃ ，120Hz）
Leakage current：0.01CV(uA) or 5mA
Permissible ripple current：49.4A （40 ℃ ，120Hz）
|
HCG F5A 6800MFD400VDC/450VDC 型号：HCGF5A2G682Y
